Thermogenerator für Schülerversuche

Thermoelektrischer Generator und Peltier-Wärmepumpe zur Durchführung von Schülerversuchen zur Energieumwandlung von Wärmeenergie in elektrische Energie und zum Einsatz der Wärmepumpe zur  Ausnutzung von Erdwärme und Umgebungswärme.

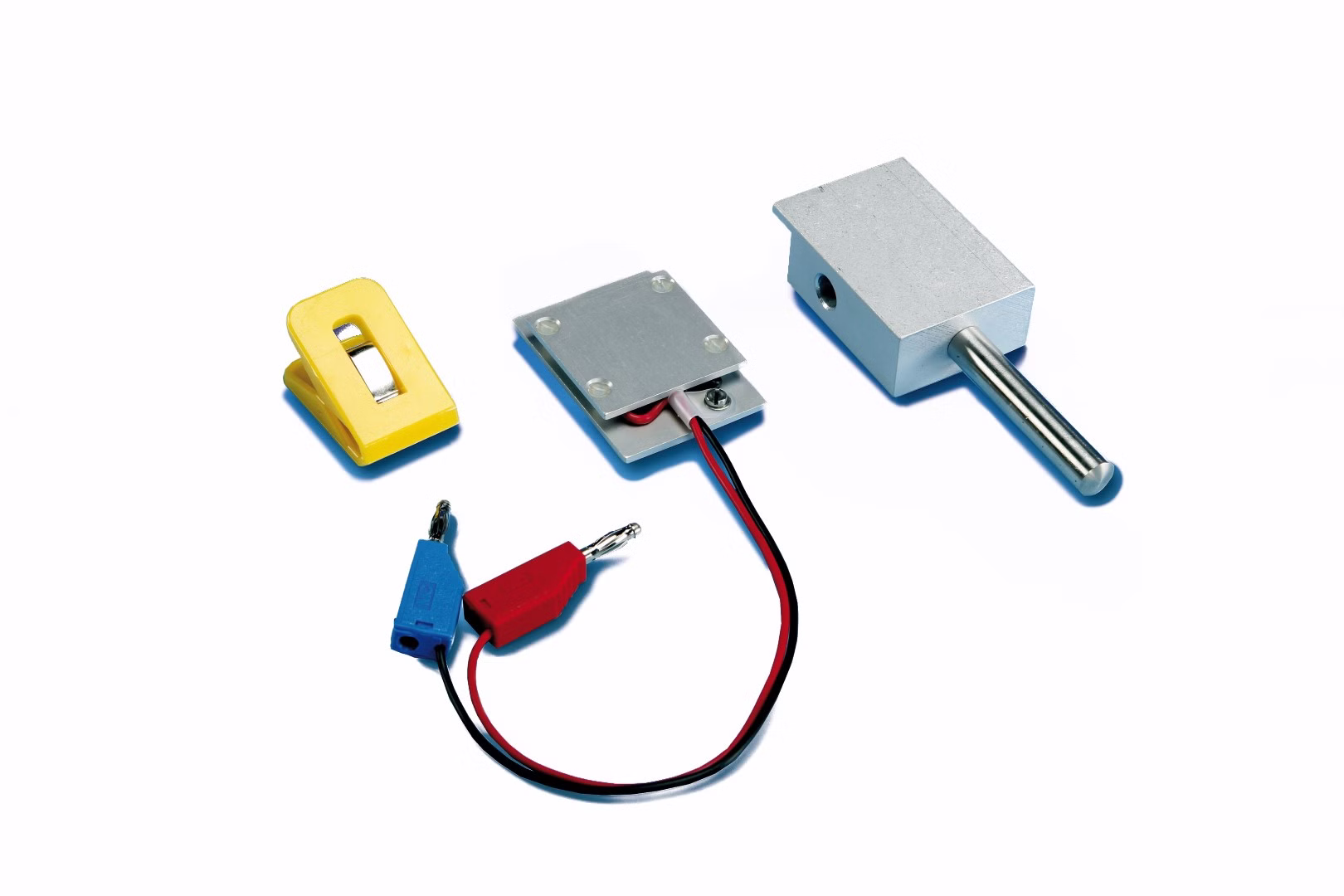

Das Peltier-Element ist zwischen zwei  Aluminiumplatten montiert, ein großer Aluminiumblock dient als zusätzlicher Wärmespeicher.

 Vorteile

• Direkter Schutz des Thermoelementes vor Überhitzung durch fest montierte Aluminiumplatten.
• Elektrische Anschluss-Kabel mit 4-mm-Steckern.
• Zusätzlicher Aluminiumblock zur Speicherung von Wärmeenergie.
• Aluminiumblock mit Stiel zur Halterung in Stativmaterial.
• Thermogenerator einfach kombinierbar mit anderen Geräten zum Thema erneuerbare Energie.

Ausstattung und technische Daten

• Peltier-Element:
  • Stromstärke 1 A
  • Spannung ca. 2 V
  • T_max = 125 °C
• Thermogenerator:
  • Spannung > 200 mV bei ΔT = 20 °C
  • Leistung > 20mW (1 Ohm), > 10 mW (5 Ohm)
• Kabellänge: 20cm
• 4-mm -Stecker
• Thermogenerator (Peltier-Element) zwischen Aluminium-Platten
  L x B x H: 60 mm x 40 mm x 8 mm
• Klammer zum Fixieren des Thermogenerators auf dem Aluminiumblock
• Aluminiumblock mit Stiel (l = 55mm) und Bohrung für Thermometer
  L x B x H :49 mm x 40 mm x 20 mm
