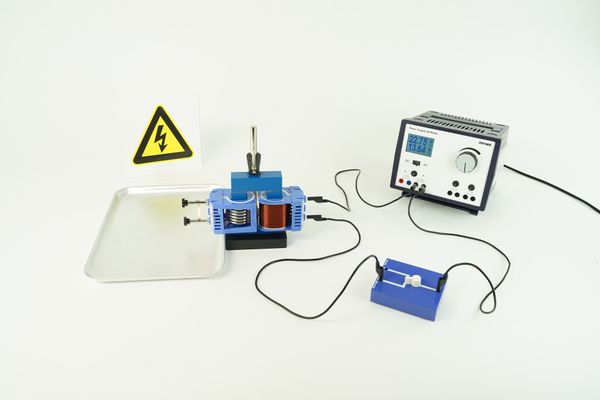

Hochstromtransformator (DEMO)

Artikel-Nr.: P1434405

Prinzip

Die Abhängigkeit des Sekundärstromes eines belasteten Transformators vom Verhältnis seiner Spulenwindungen kann man zur Erzeugung hoher Stromstärken ausnutzen. Durch passende Wahl der Windungszahlen lassen sich mit einem Hochstromtransformator Stromstärken erzeugen, die Metallstücke größeren Durchmessers zum Glühen oder gar zum Schmelzen bringen.

Vorteile

Anschauliche Demonstration der Möglichkeiten eines Hochstromtransformators

Lieferumfang
Spannvorrichtung für Eisenkerne	06506-00	1
Eisenkern, I-förmig, geblättert	06500-00	1
Eisenkern, U-förmig, geblättert	06501-00	1
Spule, 6 Windungen (sekundär)	06510-00	1
Spule, 75 Windungen (primär)	06511-01	1
Wechselschalter, einpolig	06005-00	1
Nägel für Hochstromtransformator, 50 Stück	06534-01	1
PHYWE Stelltrafo mit Digitalanzeige, RiSU 2023 DC: 0...20 V, 12 A / AC: 0...25 V, 12 A	13542-93	1
Verbindungsleitung, 32 A, schwarz, diverse Längen	07362-05	3
Warnschild, Gefährliche elektrische Spannung	06543-01	1
Sicherheits-Unterlegplatte, 26,5 cm x 36,5 cm, Aluminium	39180-01	1
Halter für Warnschild	06549-01	1
