Technische Daten

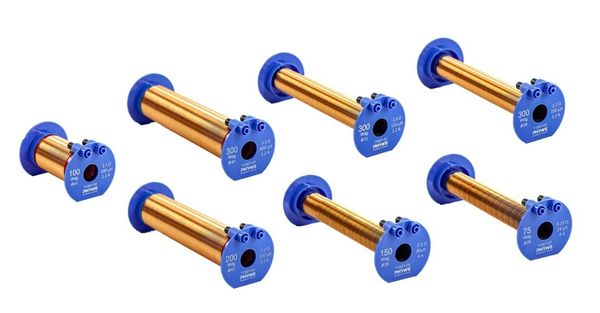

Induktionsspulen, Satz (7 Spulen)

Artikel-Nr.: 11007-88

Funktion und Verwendung

Satz von 7 Einlagenspulen zur Untersuchung der elektromagnetischen Induktion in Zusammenhang mit der Feldspule 750 mm (11001-00) sowie zur Erarbeitung der Gesetzmäßigkeiten von Magnetfeldern in langen Spulen. Die Spulen haben unterschiedliche Wicklungszahl, Spulendurchmesser und Spulenlänge.

Ausstattung und technische Daten

Einlagenspulen auf Kunststoffhohlzylindern mit Stehflanschen mit 4-mm-Sicherheitsbuchsen
Passend in Feldspule 75 cm
Durchmesser der Stehflansche: ca. 66 mm
Windungszahlen: 75 / 100 / 150 / 200 / 300
Spulenlängen: 53 mm / 105 mm / 160 mm
Spulendurchmesser: 25 mm / 32 mm / 40 mm
Wirkwiderstände: 0,15 / 0,3 / 1,1 / 2,2 / 2,8 / 3,5 Ohm
Induktivitäten: 0,025 / 0,09 / 0,2 / 0,5 / 0,33 / 0,53 / 0,8 mH
Dauerstromstärken: 1,2 A / 4 A

Lieferumfang
Induktionsspule, 300 Windungen, d = 40 mm	11007-01	1
Induktionsspule, 300 Windungen, d = 32 mm	11007-02	1
Induktionsspule, 300 Windungen, d = 25 mm	11007-03	1
Induktionsspule, 200 Windungen, d = 40 mm	11007-04	1
Induktionsspule, 100 Windungen, d = 40 mm l = 53 mm	11007-05	1
Induktionsspule, 150 Windungen, d = 25 mm	11007-06	1
Induktionsspule, 75 Windungen, d = 25 mm	11007-07	1
