Technische Daten

Duane-Huntsches Verschiebungsgesetz

Artikel-Nr.: P2546305

Prinzip

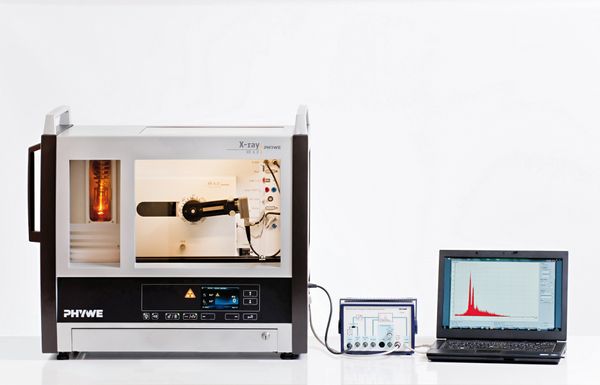

Die Röntgenspektren einer Röntgenröhre werden bei verschiedenen Anodenspannungen mit Hilfe eines Halbleiterdetektors energiedispersiv gemessen. Aus der maximalen Energie der Bremsspektren wird das Duane-Huntsche Verschiebungsgesetz verifiziert.

Aufgaben

  1. Das von der Kupferanode ausgehende Röntgenspektrum ist bei verschiedenen Werten der Anodenspannung Ua zu registrieren.
  2. Aus der maximalen Energie der jeweiligen Bremsspektren ist die minimale Wellenlänge der entsprechenden Fotonen zu berechnen.
  3. Der Zusammenhang zwischen Anodenspannung und minimaler Wellenlänge der jeweiligen Bremsspektren  ist grafisch darzustellen.

Lernziele

  • Brems- und charakteristische Röntgenstrahlung
  • Energieniveaus
  • Fotonenenergie
  • Halbleiterdetektoren
  • Vielkanalanalysatoren

Lieferumfang

XR 4.0 expert unit Röntgengerät, 35 kV 09057-99 1
XR 4.0 X-ray Goniometer 09057-10 1
XR4 X-ray Einschub mit Wolfram-Röntgenröhre 09057-81 1
PHYWE Vielkanalanalysator 13727-99 1
XR 4.0 X-ray Röntgenenergiedetektor (XRED) 09058-30 1
measure Software Vielkanalanalysator 14452-61 1
XR 4.0 XRED Kabel, 2 m 09058-35 1
Abgeschirmtes Kabel BNC, l = 1 m 07542-11 1
XR 4.0 X-ray Blendentubus d = 1 mm 09057-01 1
XR 4.0 X-ray Blendentubus d = 5 mm 09057-03 1
