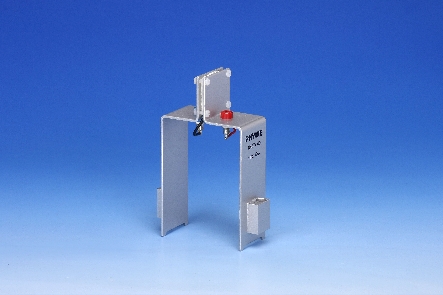

Thermogenerator 1 Peltierelement

Funktion und Verwendung

Zur direkten Umwandlung von Wärmeenergie in elektrische Energie und zum Betrieb als Wärmepumpe, sowie zur Demonstration des Seebeck- und Peltiereffektes. 2 vernickelte Kupferwinkel mit Temperaturmess-Stellen für Thermometer und Temperaturfühler sowie 4-mm-Anschlußbuchsen. Dazwischen eingebettet ist ein Peltierelement mit 71 thermisch parallelgeschalteten Siliziumthermoelementen.

Vorteile

• Standfeste Kupferwinkel
• Temperaturmessungen direkt am Kupferwinkel möglich durch Bohrungen für Thermometer oder Temperaturfühler
• einfache elektrische Anschlüsse über 4-mm-Buchsen

Technische Daten

• Anzahl der Thermoelemente 71
• Innenwiderstand 2,8 Ohm
• Betrieb als Thermogenerator
  200 mV bei ΔT = 20 °C
  Leistung >20 mW (1 Ohm), > 10 mW ( 5 Ohm)
• Betrieb als Peltierelement
  Stromstärke max. 6 A
  Leistung 34,1 W
  T_max. = 125 °C

• Maße (mm) 40 x 75 x 140
