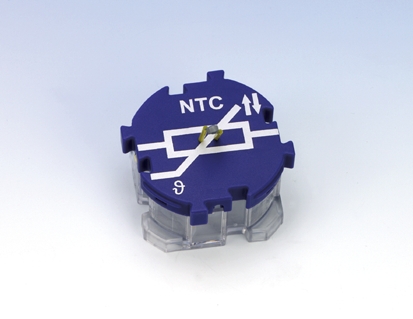

NTC-Widerstand, 1kOhm, SB

Funktion und Verwendung

Widerstand-Baustein (NTC) zum Aufbau von Schaltbildern durch die Schüler.

Ausstattung und technische Daten

• Deutlich erkennbares Schaltsymbol auf dem jeweiligen Baustein
• Durchsichtige Bodenkappe ermöglicht das Kennenlernen von Bauteilen
• Sichere Kontaktierung durch vergoldete, seitlich abgerundete Messingkontakte und puzzleartige Verzahnung der Bausteine
• Linienbreite auf den Bausteinen: 2,5 mm
• Durchmesser der Kontaktfläche: 2 mm
• Bausteingröße (mm): 55 x 55 x 30
• Widerstand eines Kontaktes: 0,02 Ohm
• Stromstärke: maximal 2 A
• Spannung: maximal 12 V
• Kaltwiderstand (25°C): 1,0 kOhm +/- 10 %

• Betriebstemperatur: < 125°C

• Leistung (25°C): < 0,45 W
