Magnetresonanzbildgebung (MRI) II

Prinzip

Das Versuchsensemble "Magnetresonanzbildgebung II" stellt eine Erweiterung zum Versuchsensemble "Magnetresonanzbildgebung I" dar. Das Rüstzeug zum Verständnis der nun folgenden Versuche ist damit schon eingehend beschrieben und verständlich gemacht worden. Zum einen soll gezeigt werden, wie die Spin-Echo-Technik so benutzt werden kann, dass 2D MR-Bilder einer Schicht wohldefinierter Dicke, Orientierung und Größe generiert werden können (Localized Spin Echo 2D). Diese Parameter determinieren den sogenannten "Field of View" (FOV) des MR-Bildes. Zum anderen wird ein Verfahren vorgestellt, mit dem die Aufnahme von 3D MR-Bildern ermöglicht wird (Spin Echo 3D). Hierzu wird über die dritte Dimension eine zusätzliche Phasenkodierung durchgeführt. Beide Verfahren beinhalten eine automatische Kalibrierung der Systemfrequenz auf die Larmorfrequenz. Das MR-Bild über diverse Mittelungsschritte ist damit stabiler.

Vorteile

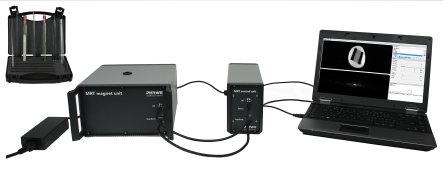

• Vollständiges, einfach zu installierendes und preisgünstiges MRT-System speziell für die Lehre
• Deckt alle Themen von den physikalischen Grundlagen (NMR) bis zu den 2D- und 3D-Bildgebungssequenzen ab
• Ausführliches Handbuch von detaillierten Versuchsbeschreibungen Teil des Lieferumfangs
• Der Versuch ist in einfach zu bewältigenden Einzelschritten aufgeteilt
• Das handliche MRT-System kann überall im Praktikumsraum aufgestellt werden

Aufgaben

1. Erzeugung von 2D-MR-Bildern mit expliziter Schichtselektion (Localized Spin Echo 2D).
2. Erzeugung von 3D-MR-Bildern (Spin Echo 3D).

Lernziele

• Kernspins
• Präzessionsbewegung der Kernspins
• Resonanzbedingung, MR-Frequenz
• MR-Anregungswinkel
• FID-Signal (Free Induction Decay)
• Magnetische Gradientenfelder
• Ortskodierungen (Frequenzkodierung, Phasenkodierung)
• Schichtselektion
• Spin-Echo
• Fast-Fourier-Transformation (FFT)
• T1/T2-Relaxationszeiten
• Magnetresonanzbildgebung 2D und 3D
